本設備依據標準GB/T2951-2008、JASO D609-1中所規定的有關條款設計制造。試驗箱適用于對電線電纜化用以評定產品的性能。

技術參數：

1.箱體內均采用鏡面不銹鋼氬弧焊制作而成，箱體外采用質優鋼板，造型美觀、新穎。

2.采用具有超溫偏差保護、微電腦P.I.D溫度控制器，帶有定時功能，溫度精確可靠。

3.熱風循環系統由能在高溫下連續運轉的風機和合適風道組成，提高工作室內溫度均勻。

4.采用新型的合成硅密封條，能長期高溫運行，使用壽命長，便于更換。

5.控制范圍：RT+10~200℃

6.提供試驗空間：1000*1000*1000mm試驗箱體(品牌：愛斯佩克，以上要求參數中若有不符的，按該品牌的技術和制作工藝要求);

7.箱體有兩個φ50的進、出線孔和孔塞，孔壁采用隔熱耐溫材料(比如陶瓷環柱等)(定制)。

8.箱體兩側位于箱體內部底面約高300處有兩約φ80-100的安裝透光率裝置孔(定制)

9.提供耐高溫支撐框架(高溫涂覆材料或陶瓷外襯),使試品繞曲在架上并使試品彼此隔離；

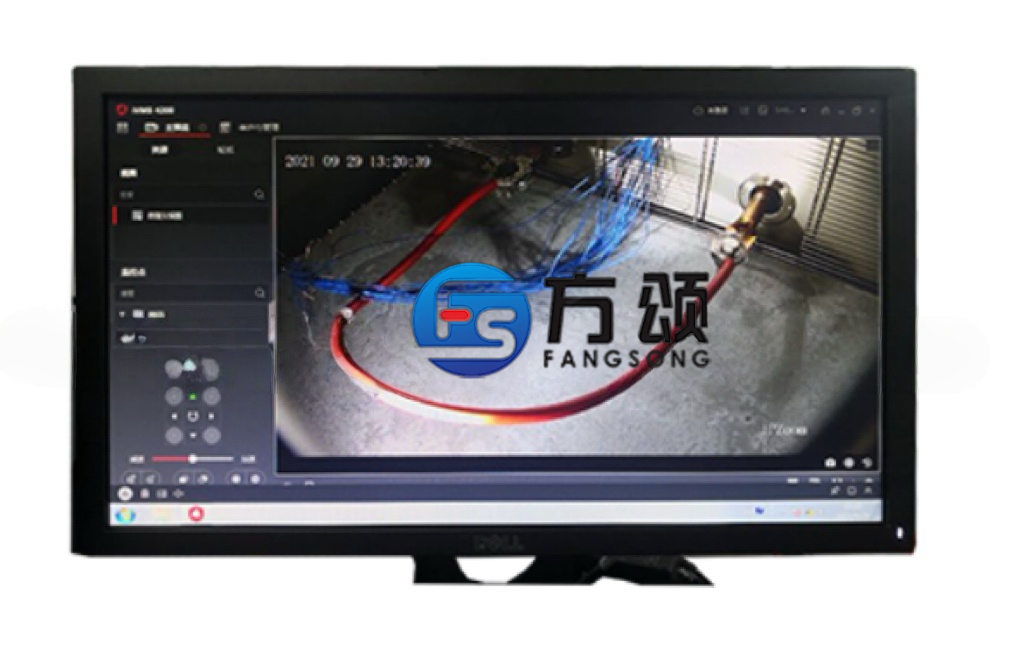

10.試驗時試品根據要求的水平曲繞在支撐框架上。如下圖：

11.溫度分辨率：0.1℃

12.波動溫度：±1.0℃

13.不銹鋼內膽，

14.定時范圍：1~5999min

15.帶觀察窗、照明裝置：

16.提供1500A直流負載接線端口，

17.電線載流試驗機：提供需求的電流，電流在1~1500A

18.冒煙試驗箱：透光率需求，一旦電線冒煙，系統自動記錄下該溫度該電流的通電時間；

19.透光率測量系統：采用高精度光學系統，可自動校正；調節光通量的零度(0%)和滿度(100%);

20.產煙感應裝置取樣置于試品電纜上方200-300mm,保證延誤感應的即時和真實。

21.做冒煙試驗時，試品采用單U型結構，間距不大于40mm,保證上方煙感裝置的煙霧的準確及時捕捉。

22.電線載流試驗機和冒煙試驗箱一個整體，電線在冒煙試驗箱內，載流試驗機電流需接入并根據設置輸入電流。

23.系統可設置，光通量(煙濃度)報警值。

24.采用光燈泡法，燈功率：15W(另備用燈泡1個)?；虿捎眉す夥瓷浞?，800nm。

25.觸摸屏型：彩色觸摸屏顯示、設置和控溫；

26.煙密度測試裝置包含：密閉試驗箱、光度計測量系統以及煙密度測試軟件組成。

27.電腦系統：溫度控制、透光率檢測(冒煙指示)及時間等測試數據采集系統；中文菜單提示和操作，打印數據和顯示曲線。采用信禾煙密度測試軟件與SH6319B汽車電線載流量測試裝置共享電腦硬件。
