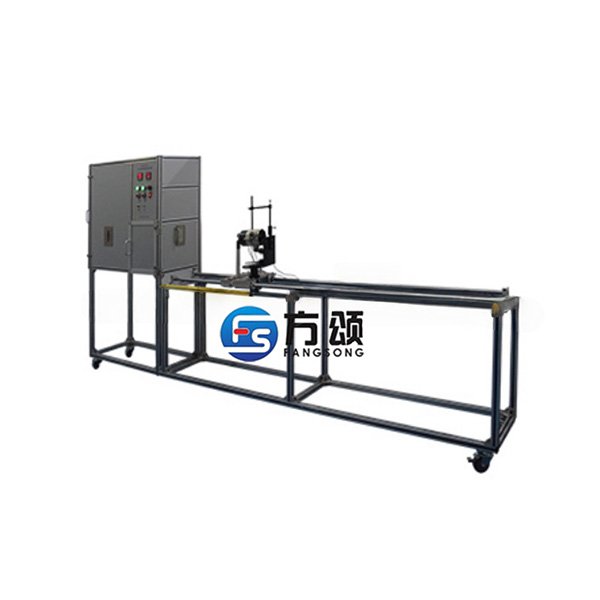

本裝置依據GB15631-2008、GB12791.1-2006點型紅(紫)外火焰探測器設計制造。本試驗裝置包含光源、光源調制系統、光源軌道、試樣架等，組成的一套完整的試驗系統。

測試項目：一致性試驗、重復性試驗、方位試驗、環境光線干擾試驗

技術參數：

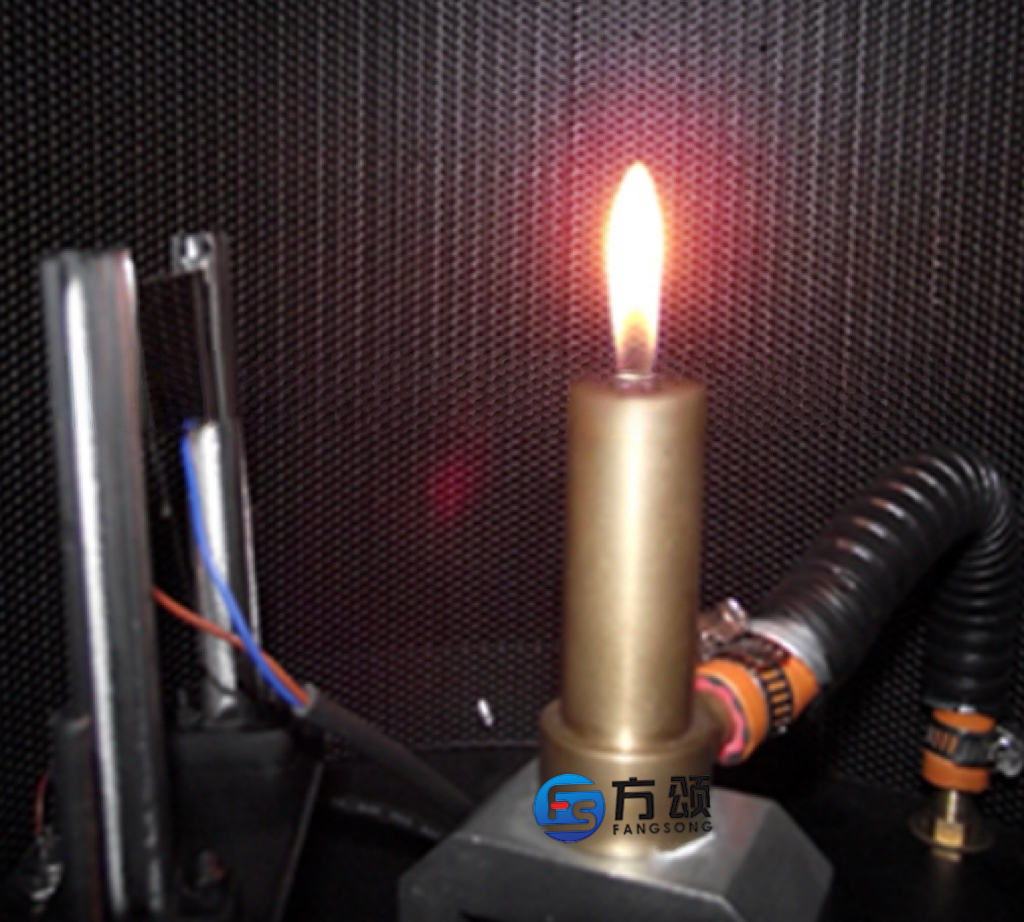

1、光源(燃燒爐):

1.1、該燃燒爐采用感光元件控制燃氣電磁閥的通斷，接通設備電源，燃氣電磁閥在沒有光源下處于常閉狀態。出現光源監視電路置燃氣電磁閥常開狀態，同時置計時器于計數狀態。在試驗中由于其他原因出現火焰熄滅，監視電路將置燃氣電磁閥斷開，并且計時器停止計時。

1.2、火焰高度調整范圍：1-5cm

1.3、距火焰中心水平1.5m處燃燒照度變化量≤5%(用戶自備照度計)

1.4、火焰熄滅自動切斷試驗氣源

1.5、燃氣需使用純度不低于99.9%的甲烷氣體

2、光源調制系統：

2.1、減光片：標配中性紅外減光片2片(可根據客戶需求增加),可通過波長大于850nm,小于1050nm米的紅外輻射。

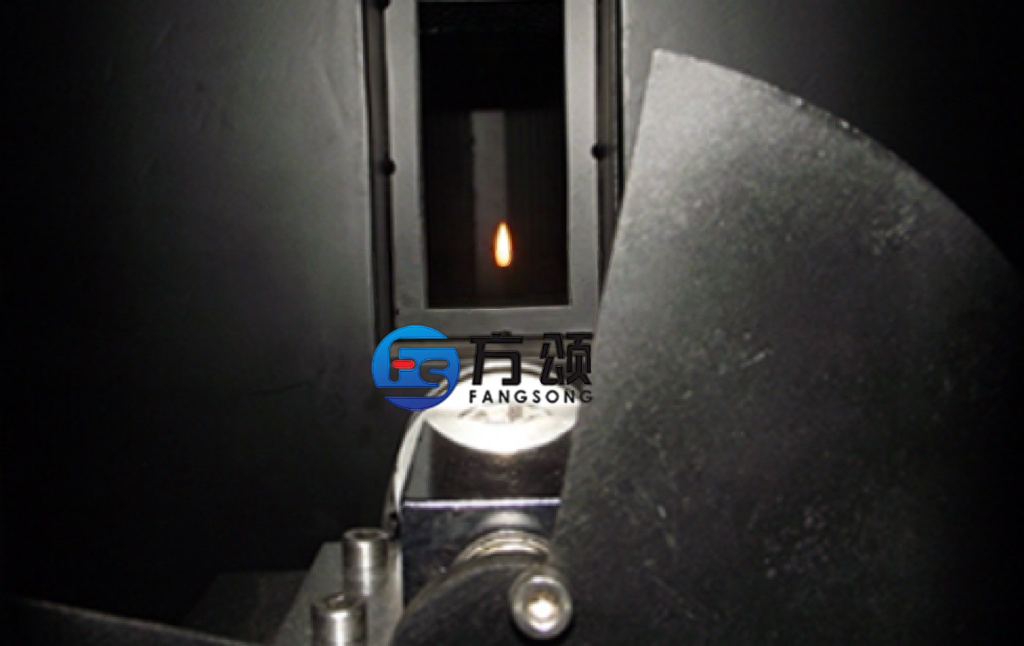

2.2、調制器(可調速):調制器由斬光器和直流電動機組成，直流電動機驅動斬光器以所需頻率旋轉，對火焰燃燒產生的輻射進行調制。

2.3、斬光頻率：5-15Hz開孔數：2個

2.4、調制盤半徑：70mm

2.5、擋墻

2.6、電器控制系統

3、光學軌道(雙軌):

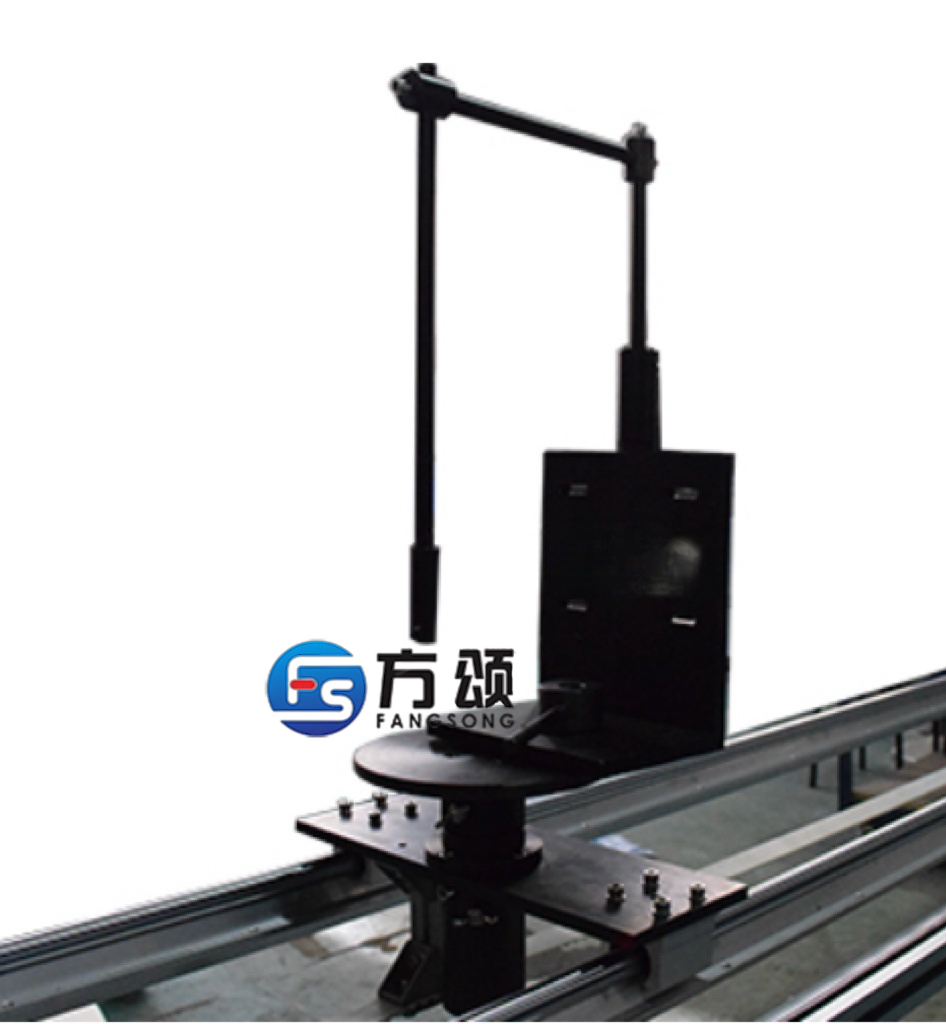

3.1、軌道平臺采用精密光軸軌道和精密滑動軸承，長2000×400×700mm,試品支架(可調高度和可繞垂軸轉動)。

3.2、含試驗裝置鋁合金支架，可調水平度。

3.3、其他配件等

4、試驗時間：1-99min99s±0.1s可任意設定

5、試驗時，樣品架沿光學軌道可移動(自動)

6、顯示：數顯/PLC+觸摸屏

7、配環境光線模擬裝置(選配)
