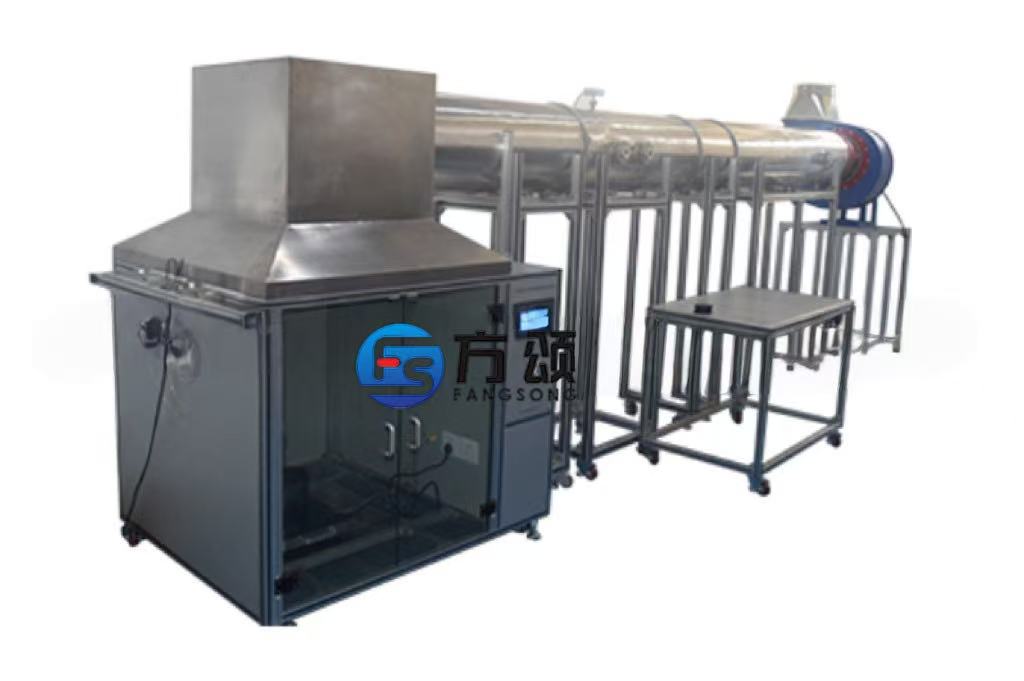

依據標準GB18483-2001檢測方法，裝置可實現油煙發生、油煙采集和濃度檢測，檢測精度為0.02mg/m3。本裝置由標準油煙發生裝置、油煙紅外測量儀(用戶自備)和油煙采樣儀組成(用戶自備)，具體技術指標如下。

一、技術指標：

1、標準油煙發生裝置

1.裝置電源：AC220V/50Hz,功率~5kW。

2.裝置由油煙發生箱、油煙管道、測試管道、油煙凈化器、風機及排出管道組成。

3.裝置油煙發生濃度：(

0.5-15)mg/m3,保證10 min油煙濃度穩定性≤5%。

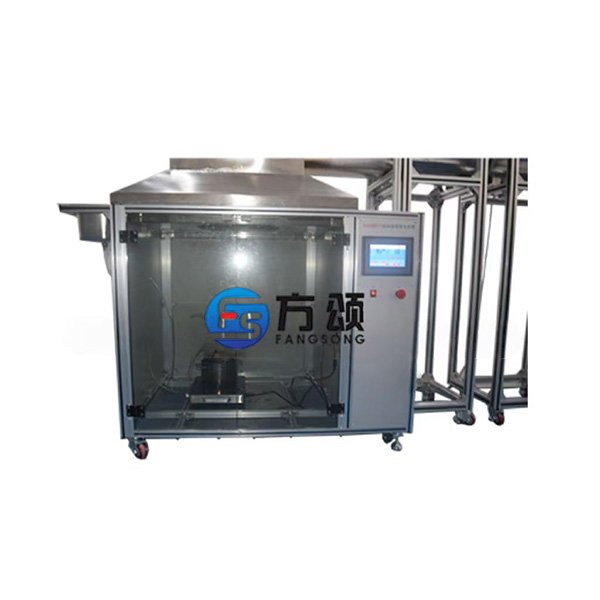

4.油煙發生箱設有滴液系統、加熱裝置、攪勻裝置、觀測窗、過濾裝置等，油煙產生后由風機通過負壓抽進油煙管道，

管道風速1-15m/s可調。

5.滴液系統由分液漏斗、蒸發皿、可調精密滴液控制裝置組成，可使用玉米油、菜籽油等食用油；其中，可調精密滴

液控制裝置包含2套微量泵(水、油),具有數據掉電保護功能。

6.加熱裝置為：電爐2000W;距鍋底邊40mm處的溫度恒定在300±10 ℃;配平底鐵鍋，直徑約200mm,高度約125mm,

鍋底厚度≥8mm,由PID控溫，具備自動調節功能。

7.油水滴液流量、加熱溫度由控制系統設定并自動控制調節，以確保油煙發生濃度和穩定性；風機風量可手動調節，

以保證管道風速大小。

8.油煙管道由多段耐腐蝕金屬圓管活動密封連接，方便拆卸清洗，直徑為40cm,長度約為6.5m;風管長度比列按HJT62-2001。

9.測試管道設置在油煙管道紊流區，該區域內濃度及風速分布均勻，預留4個采樣孔/檢測孔，其中，3個采樣孔位于

同一橫截面，與另1個采樣孔點相距20cm,與采樣管、檢測*等活動密封連接，可拆卸更換或清洗。

10.油煙經油煙凈化器和風機較終排放，油煙排放量≤0.5mg/m3,風機功率≥0.7kW,油煙凈化器可拆卸更換。

11.裝置中心高度約1.2m,寬約0.7m,長約7.5m,由金屬框架固定和支撐，合理美觀；在測試區設有擺放平臺，用于

放置采樣管、檢測*及相關儀器設備。

12.控制系統：PLC+觸摸屏，顯示油煙設定量、油煙發生濃度(理論值)、加熱溫度、風機頻率和管道風速關鍵參數，

具備管道溫度、管道壓力等參數的測量拓展功能；

13.本裝置不含實驗場地土木基建。
