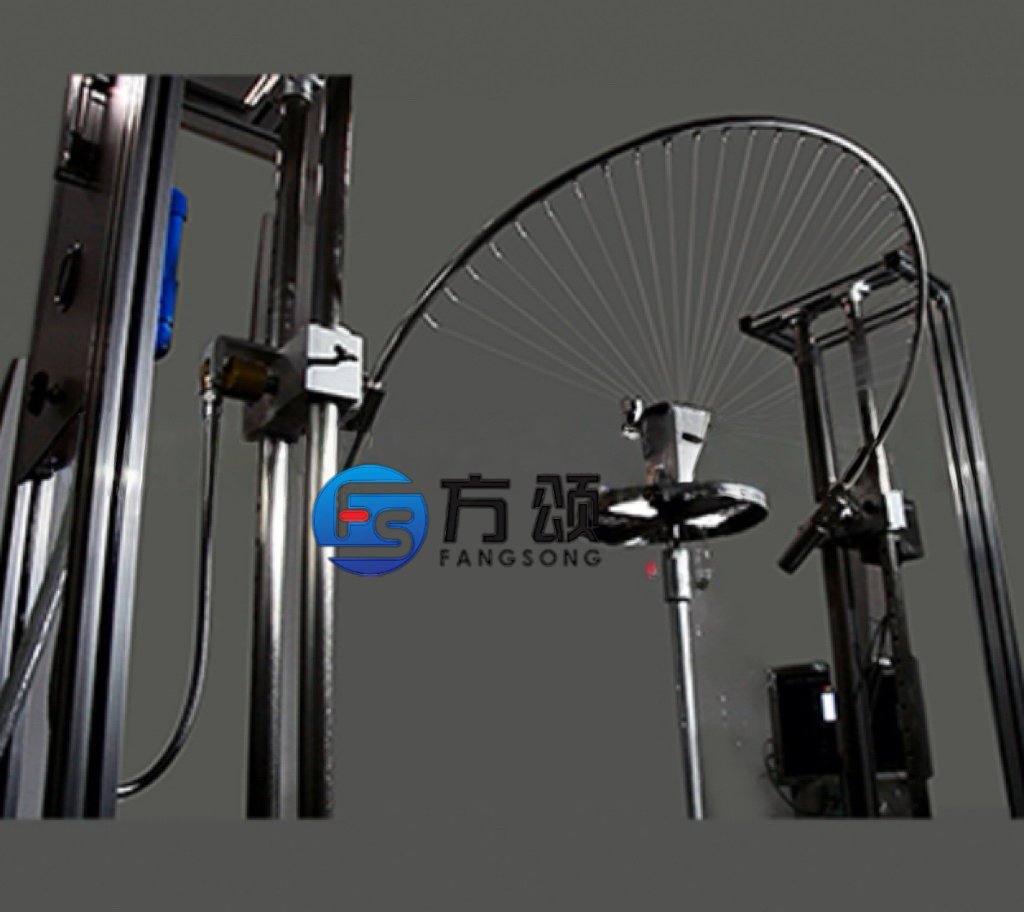

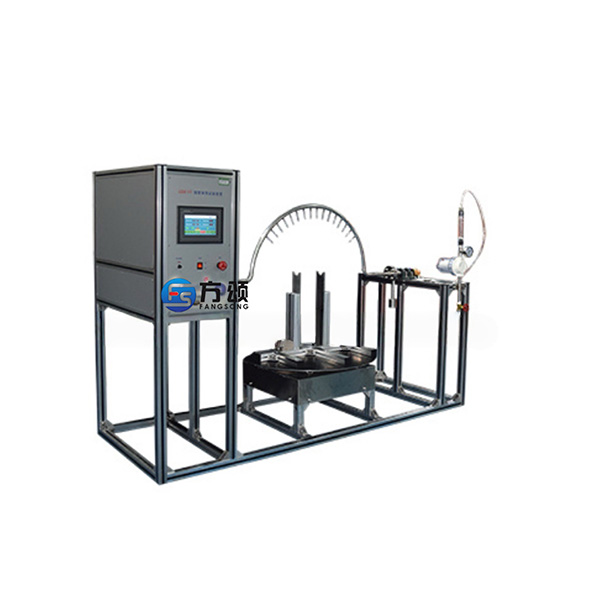

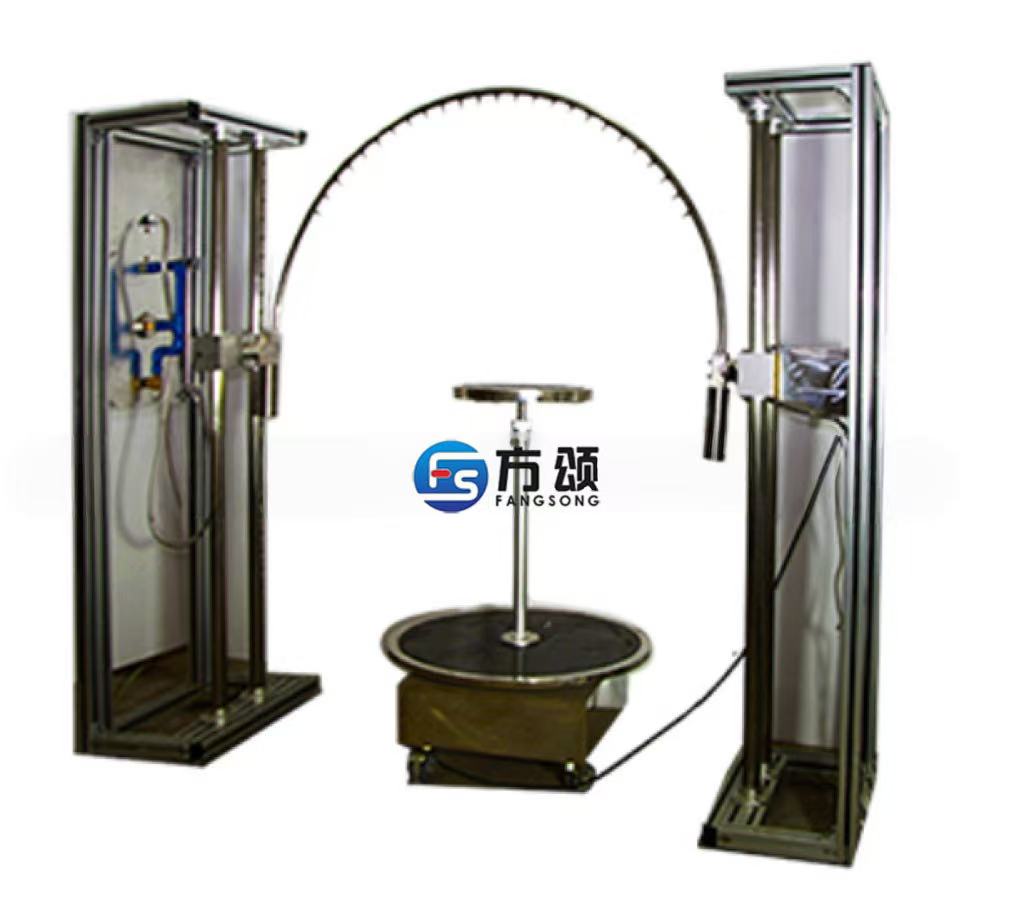

擺管淋雨試驗裝置(IPX3/IPX4)依據GB4208-2017第13.2.3(圖4)、IEC60529等相關標準要求，用于檢測具有防淋雨功能的器具的防護性能。

技術參數：

1、工作電源：AC:220V±10%,50Hz

2、擺管角度：20～180°可設(因轉臺的限制，實際角度較大約170°),采用品質高電機驅動控制方式。

3、擺管半徑：200mm、400mm、800mm、1000 mm任選兩種規格(常規，可選更多規格價格另加),對應IPX3\4四種規格，擺管兩端安裝有平衡塊。

4、擺管材質：S304不銹鋼

4、擺管兩側的支撐架采用品質高鋁合金結構，支撐架上開有多個孔，試驗時，擺管中心可以根據試驗需要上下調整，擺管中心高度：600～1800mm可調。

5、噴孔：φ0.4mm,兩孔間距：50mm,噴嘴采用可拆卸式6號**結構，便于清理或更換。噴水角度可調節，使噴出來的水始終對準擺管中心位置。

6、淋雨水壓：100 KPa≤水壓≤500KPa,具體應滿足標準中表9規定的流量要求(供水由需方自備)。

7、擺動時間：每1s轉動60°,1~12s可設。

8、材料：擺管等與水接觸部分均為S304不銹鋼，擺管機架為品質高鋁合金型材。

9、帶壓力表和玻璃轉子流量計。

10、試驗時間：1～99h99m99s任意設定

11、配置工業用精密過濾器，濾芯可更換。

12、轉臺：下試品臺直徑800mm,高度400(離地面),適用于較重試品；上試品臺直徑300mm,高度300～1200(可調、離地面),適用于輕小試品，該小試品臺置于大試品臺上，可拆卸可升降。

13、試品臺轉速：1~3r/min(可調)

14、轉臺承重：較大承重不小于60KG

15、控制系統：觸摸屏、數顯。
